Termocamera per PCB Telefoni Cellulari Computer ecc. Risoluzione dei Problemi

1. Introduzione:

L'apparato diagnostico rapido PCB è una nuova generazione di attrezzature di manutenzione, che è

il primo al mondo ad utilizzare la tecnologia di posizionamento interlacciata a doppio spettro. Attraverso potenti

Software di analisi intelligente lato PC, l'uso di algoritmi intelligenti, in grado di rilevare il

temperatura operativa del chip della scheda madre mediante l'uso di tecnologia intelligente. Dal normale /

analisi di confronto anormale della scheda madre, può identificare rapidamente e con precisione il problema

chip, che può aiutare notevolmente il personale di manutenzione nel revisionare la scheda dei problemi

migliorare l'efficienza e la precisione di manutenzione.

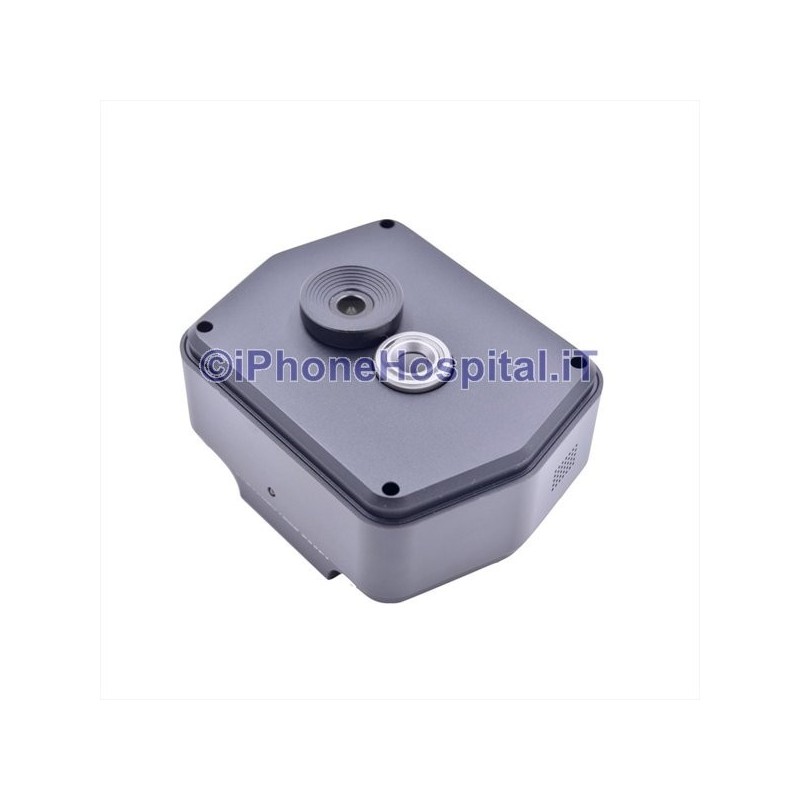

L'apparato diagnostico a infrarossi per la termografia a circuito stampato è composto da tre parti, il front-end

host di rilevamento, staffa di sollevamento regolabile e software di analisi client per computer. Il front-end

l'host è composto da lenti a visione doppia visibili e all'infrarosso, che possono visualizzare lo schermo luminoso visibile,

schermo termico a infrarossi, schermo a fusione di luce visibile / infrarossi per imaging termico. Può localizzare

la posizione del chip problematico rapidamente osservando il diverso interruttore dello schermo. Oltre al

l'obiettivo visibile può essere disinstallato in qualsiasi momento per sostituire l'obiettivo del microscopio elettronico, che può essere utilizzato

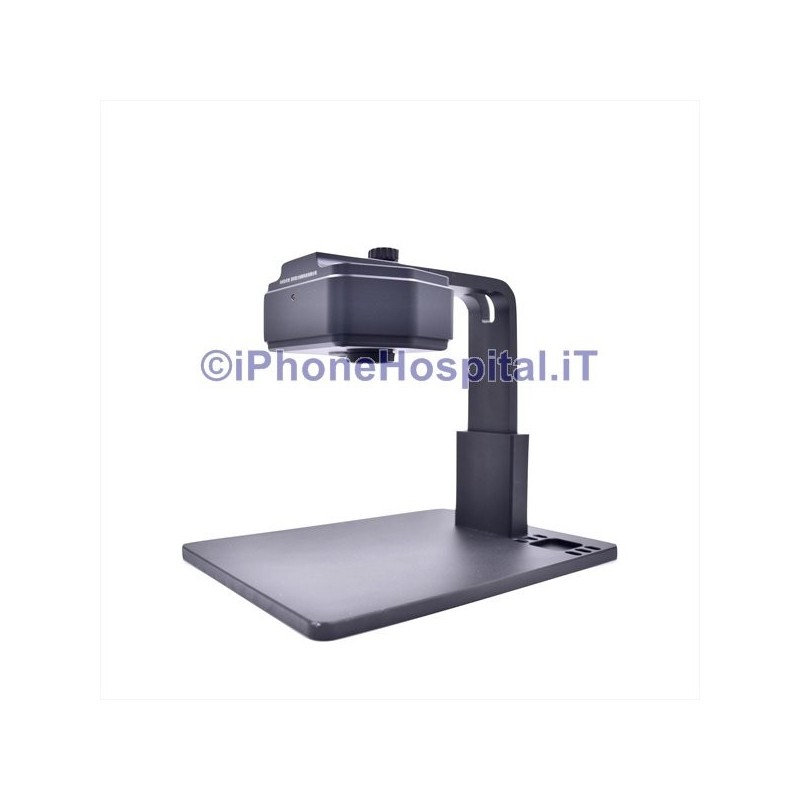

come microscopio elettronico, una macchina con multi-funzione. Al fine di raggiungere la migliore osservazione

distanza, viene fornito con la staffa regolabile. Regolando la distanza tra la macchina

e PCB, può avere il miglior effetto di imaging chiaro.

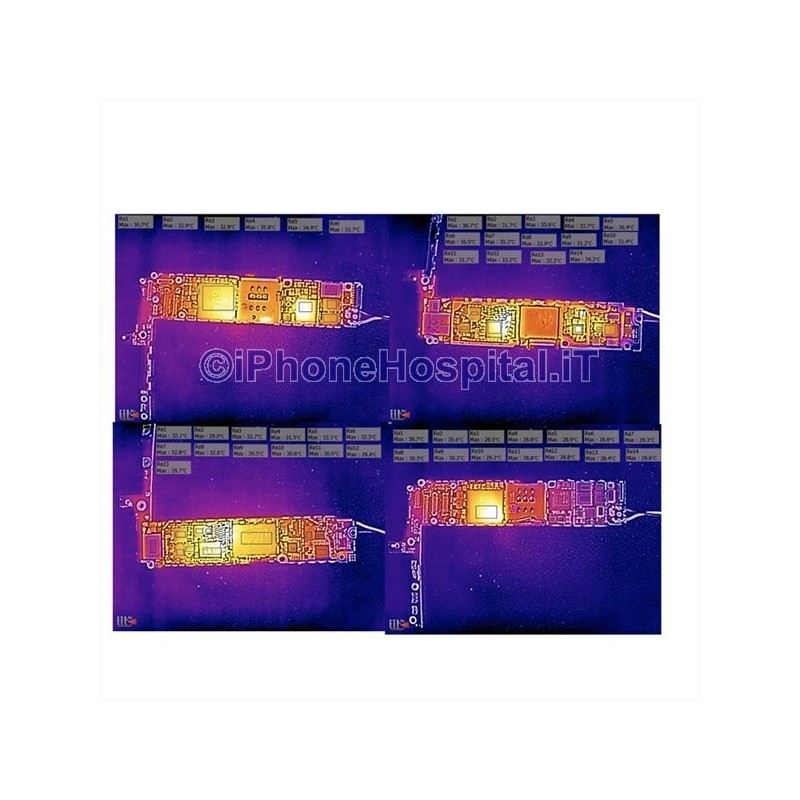

Dal software di analisi del cliente del computer, dall'algoritmo di identificazione intelligente, dalla temperatura corrente

di ciascun chip sulla scheda PCB può essere visualizzato sullo schermo e il valore massimo della temperatura

del chip può anche essere posizionato in modo intelligente. Attraverso la scheda madre normale / anormale

analisi comparativa, individuare rapidamente la posizione problematica del chip. Allo stesso tempo il software

può fare foto, video per prenotare le foto della scheda madre di manutenzione, prove video, per fornire

data di confronto di riferimento per il futuro principale.

2. Caratteristiche del prodotto:

1. Host di rilevamento, staffa di sollevamento con design rimovibile, facile da montare, trasportare

2. L'obiettivo visibile può essere smontato e sostituito con un microscopio elettronico per agire come

microscopio elettronico, una macchina multiuso

3. La staffa può essere regolata per nodo per raggiungere la migliore distanza di osservazione

4. Lente a doppia luce a luce visibile e infrarossi per immagini termiche che mostra diversi effetti di immagine

5. Doppia fusione di luce visiva / infrarossa per immagini termiche, che mostra un effetto immagine più delicato

6. L'algoritmo di riconoscimento dell'intelligence del software può visualizzare ciascun valore di temperatura del chip

7. Attraverso l'analisi di confronto della scheda madre normale / anormale da parte del software, individuare rapidamente

il chip problematico

8. Il lato software può registrare ogni volta i dati delle foto della scheda madre di manutenzione

foto e video

3. Parametro:

Parte a infrarossi

Tipo di rivelatore

Rivelatore VOx non raffreddato

Risoluzione

160 × 120

Gamma di spettro

7.5-13.5μm

Angelo dell'obiettivo

57 ° × 44 °

Parte visibile

Risoluzione

1920 × 1080

Interfaccia e display

Modalità di uscita

Imaging termico visibile / infrarosso / fusione a infrarossi

Uscita video

RJ45

Conservazione

Scheda micro SD standard da 32G

Formato di archiviazione video

8 bit H264 / 14 bit TIFF

Formato di archiviazione delle immagini

JPEG / TIFF

Caratteristiche fisiche

Dimensione del sostegno

38 centimetri × 25 centimetri × 36 millimetri

Peso

2,8 kg (parentesi inclusa)

Installazione

Installazione rimovibile

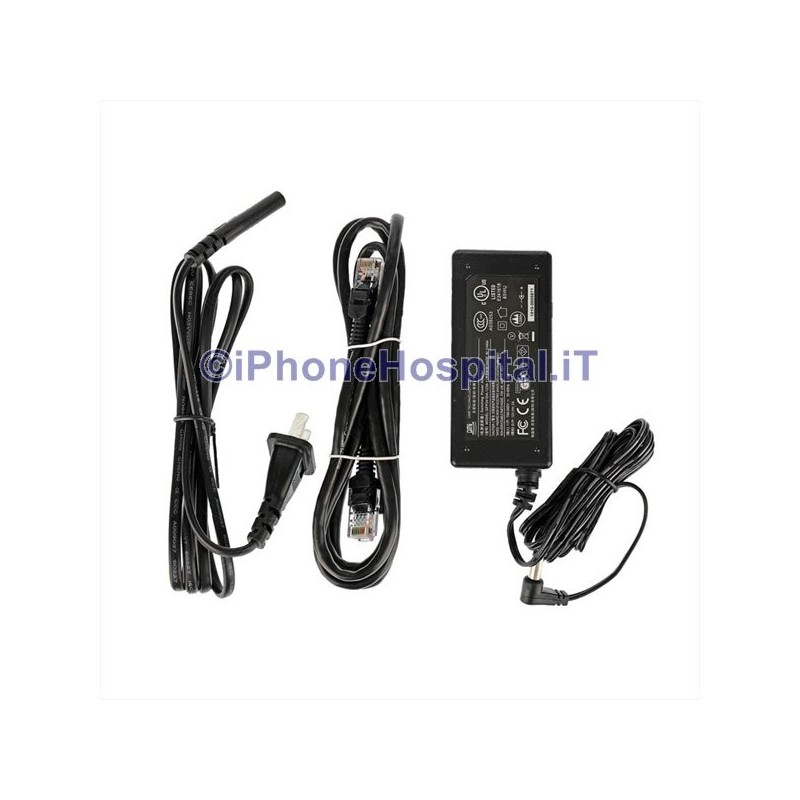

Energia

Tensione di alimentazione in ingresso

5-26 VDC

Consumo

2,2 W (Max. 3 W)

Ambiente operativo

Intervallo di temperatura di funzionamento

0 ° C ~ 50 ° C

Intervallo di temperatura di stoccaggio

-20 ° ~ 60 ° C

Umidità

95% di umidità relativa

Prestazioni di misurazione della temperatura

Funzione di temperatura

Misura della temperatura completa

Accuratezza della temperatura

± 2 ° C

Intervallo di temperatura

0 ° C-150 ° C
