1. Introducción:

El equipo de diagnóstico rápido de PCB es una nueva generación de equipos de mantenimiento.

El primero en el mundo en utilizar la tecnología de posicionamiento entrelazada de doble espectro. Mediante poderosos

Software de análisis inteligente para PC, que utiliza algoritmos inteligentes capaces de detectar el

temperatura operativa del chip de la placa base mediante el uso de tecnología inteligente. Desde lo normal /

Análisis de comparación anormal de la placa madre, puede identificar rápidamente y con precisión el problema.

chip que puede ser de gran ayuda para el personal de mantenimiento al revisar la tabla de problemas

mejorar la eficiencia y precisión del mantenimiento.

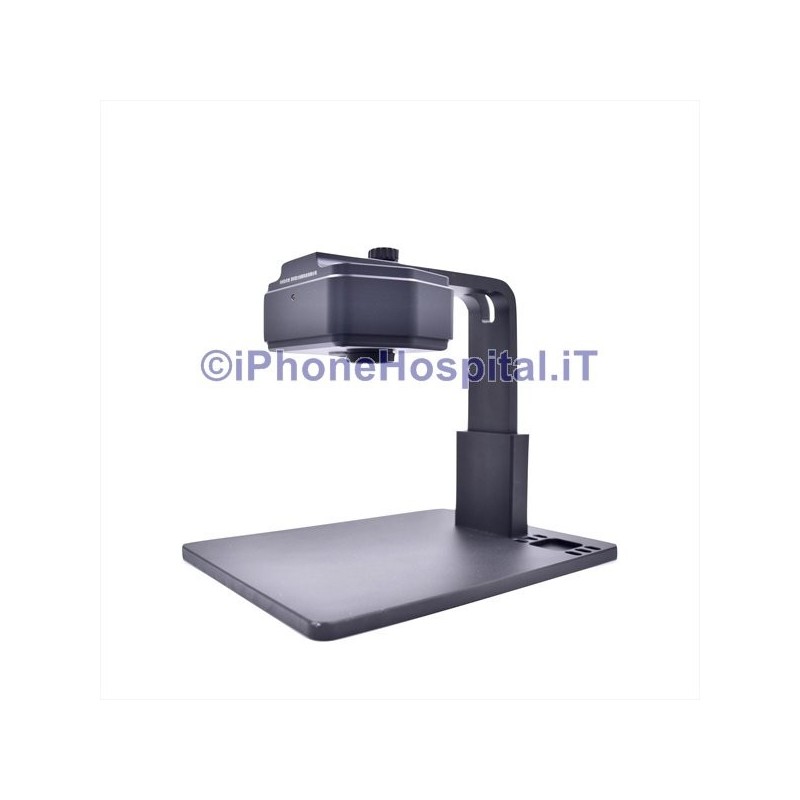

El aparato de diagnóstico por infrarrojos para termografía de circuitos impresos está compuesto por tres partes, el front-end.

detector de anfitrión, soporte de elevación ajustable y software de análisis de cliente para computadora. El frente

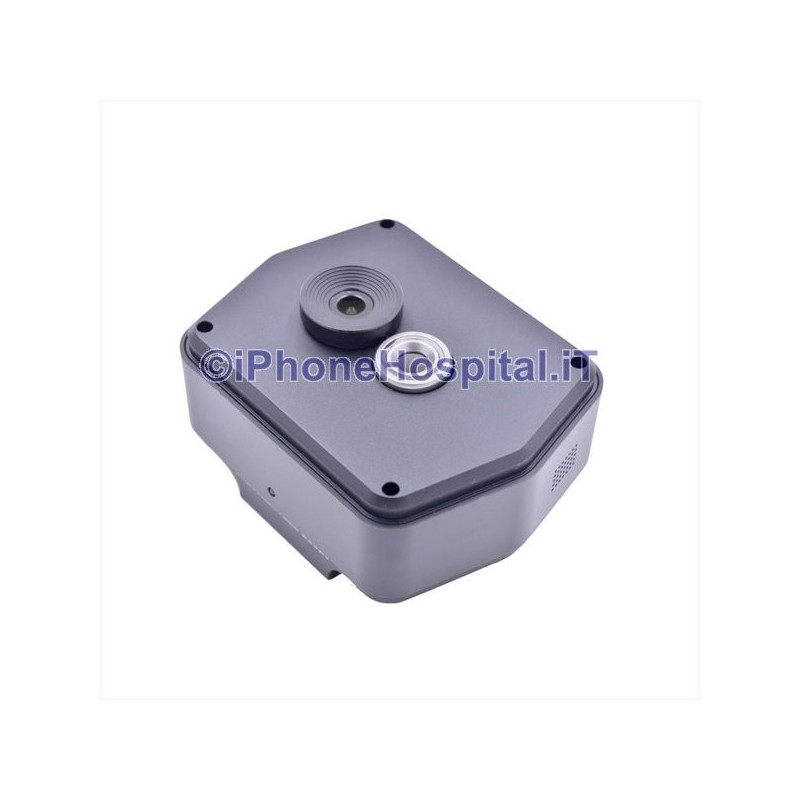

El dispositivo está compuesto por lentes de doble visión visibles en infrarrojo, que pueden visualizar la pantalla brillante visible.

pantalla térmica de infrarrojos, pantalla de fusión de luz visible/infrarroja para imágenes térmicas. Puede localizar

la posición del chip problemático rápidamente observando el interruptor de pantalla diferente. Además de

El objetivo visible puede desinstalarse en cualquier momento para reemplazarlo por el objetivo del microscopio electrónico, que puede ser utilizado.

Como un microscopio electrónico, es una máquina con múltiples funciones. Con el objetivo de lograr la mejor observación.

distancia, viene suministrado con el soporte ajustable. Al ajustar la distancia entre la máquina

El PCB puede tener el mejor efecto de imagen clara.

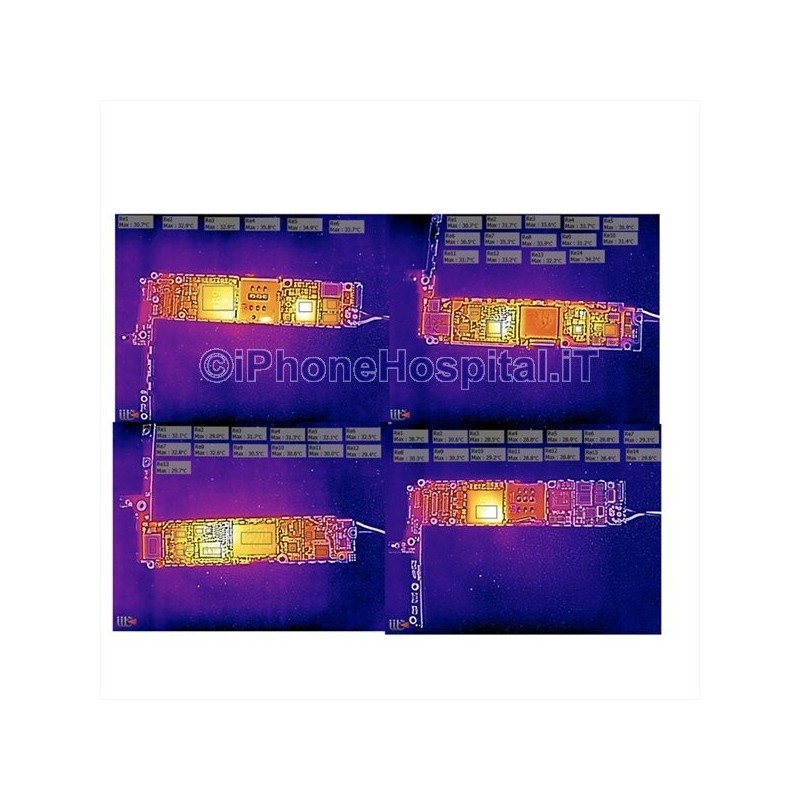

Desde el software de análisis del cliente de la computadora, desde el algoritmo de identificación inteligente, desde la temperatura actual.

El valor de cada chip en la placa PCB se puede visualizar en la pantalla junto con el valor máximo de temperatura.

El chip también se puede colocar de manera inteligente. A través de la placa base normal/anormal.

análisis comparativo, identificar rápidamente la ubicación problemática del chip. Al mismo tiempo, el software

¿Puede tomar fotos y videos para reservar las fotos de la placa base para el mantenimiento, pruebas de video, para proporcionarlas?

fecha de comparación de referencia para el futuro principal.

2. Características del producto:

1. Anfitrión de detección, soporte de elevación con diseño removible, fácil de montar y transportar.

2. El objetivo visible se puede desmontar y reemplazar con un microscopio electrónico para funcionar como.

microscopio electrónico, una máquina multiuso

3. El soporte se puede ajustar nudo a nudo para alcanzar la mejor distancia de observación.

4. Lente de doble luz para luz visible e infrarrojos para imágenes térmicas que muestra diferentes efectos de imagen.

5. Doble fusión de luz visual / infrarroja para imágenes térmicas, que muestra un efecto de imagen más suave.

El algoritmo de reconocimiento de inteligencia del software puede visualizar cada valor de temperatura del chip.

7. A través del análisis comparativo de la placa base normal/anormal realizado por el software, identificar rápidamente.

el chip problemático

8. El lado del software puede registrar los datos de las fotos de la placa base de mantenimiento cada vez.

fotos y videos

3. Parámetro:

Parte de infrarrojos

Tipo de detector

Detector de VOx no enfriado.

Resolución

160 × 120 es igual a 19,200.

Gama de espectro

7.5-13.5Lo siento, pero "μm" no es una palabra en italiano. Parece ser una abreviatura que se utiliza en diversas disciplinas científicas y técnicas para referirse a los micrómetros. ¿Te gustaría saber más sobre los micrómetros en español?

Ángel del objetivo

El producto de 57 y 44 es 2508.

Parte visible

Resolución

1920 × 1080 se traduce como 1920 por 1080 en español.

Interfaz y pantalla

Modo de salida

Imaging termico visible / infrarrojo / fusión de infrarrojos

Salida de video

RJ45 se refiere a un conector de red utilizado comúnmente en cables Ethernet para conectar dispositivos de red, como computadoras, routers y switches.

Conservación

Tarjeta micro SD estándar de 32 GB.

Formato de almacenamiento de video

8 bits H264 / 14 bits TIFF

Formato de almacenamiento de imágenes

JPEG / TIFF JPEG es un formato de archivo de imagen comúnmente utilizado para fotografías digitales. Ofrece compresión con pérdida, lo que significa que la calidad de la imagen puede disminuir ligeramente para reducir el tamaño del archivo. Por otro lado, TIFF es un formato de archivo de imagen de alta calidad que no comprime la imagen, lo que resulta en archivos más grandes pero con una calidad de imagen superior.

Características físicas

Tamaño del soporte

38 centímetros × 25 centímetros × 36 milímetros

Peso Spanish: Peso

2,8 kg (incluyendo paréntesis)

Instalación

Instalación removible

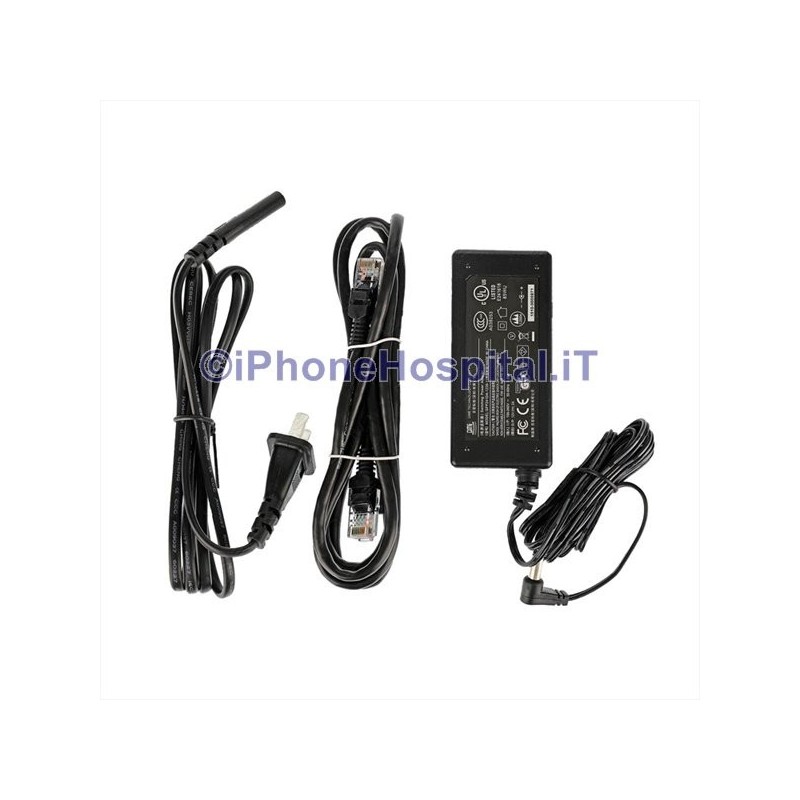

Energía

Tensión de alimentación de entrada

5-26 VDC 5-26 VCC

Consumo puede referirse a la acción de utilizar algo, como alimentos o energía, o también puede hacer referencia al gasto de dinero en bienes y servicios.

2,2 W (Máx. 3 W)

Entorno operativo

Rango de temperatura de funcionamiento

0 ° C ~ 50 ° C 0 grados Celsius ~ 50 grados Celsius

Rango de temperatura de almacenamiento

-20 ° ~ 60 ° C -20 grados a 60 grados Celsius

Humedad

95% de humedad relativa

Servicios de medición de temperatura

Función de temperatura

Medición completa de la temperatura

Precisión de la temperatura

± 2 ° C ± 2 grados Celsius

Intervalo de temperatura

0 ° C-150 ° C se traduce al español como "0 ° C a 150 ° C".
