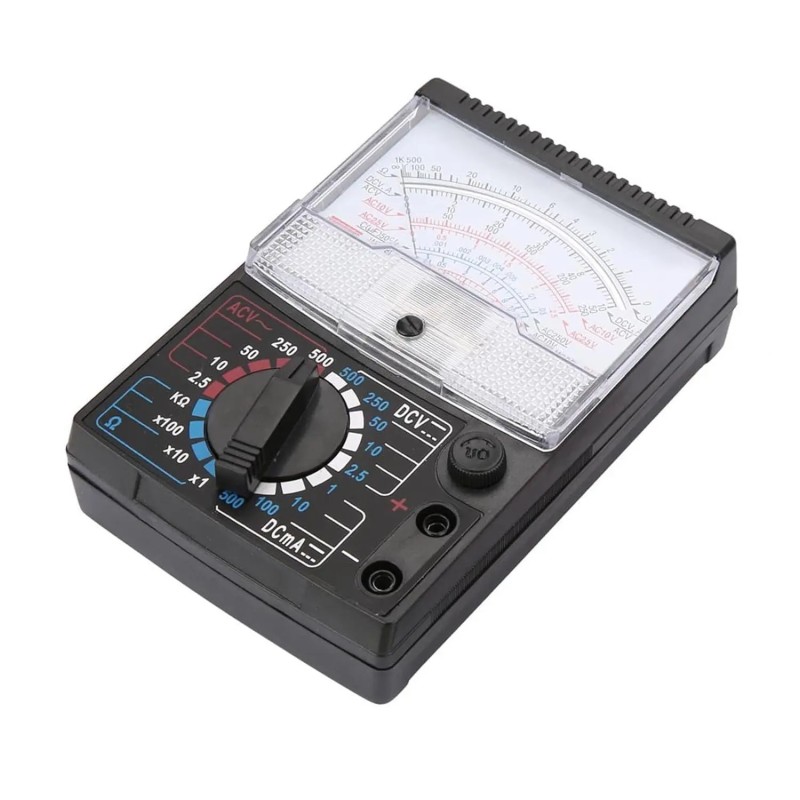

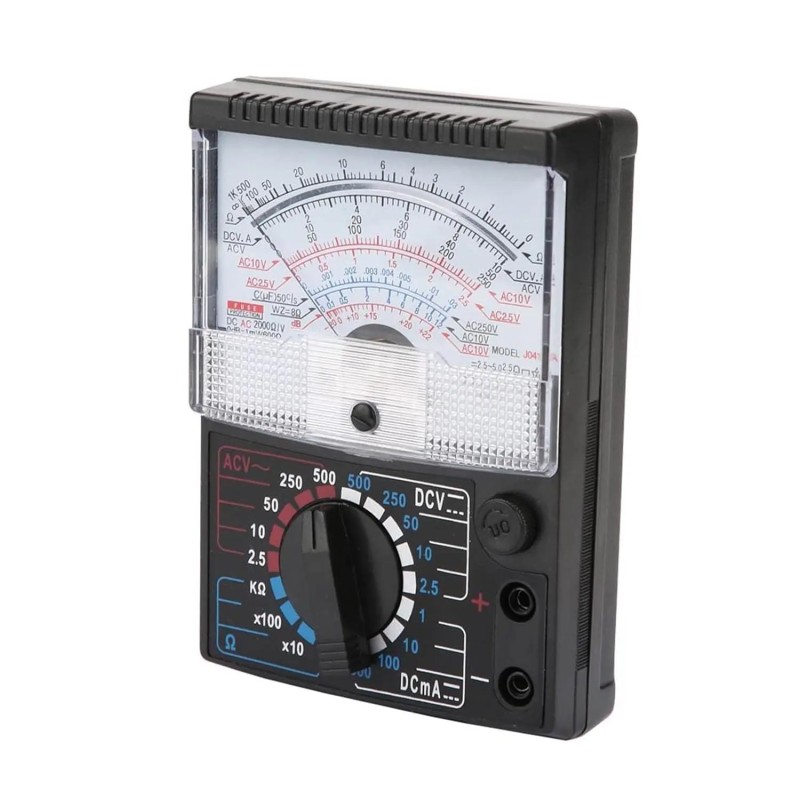

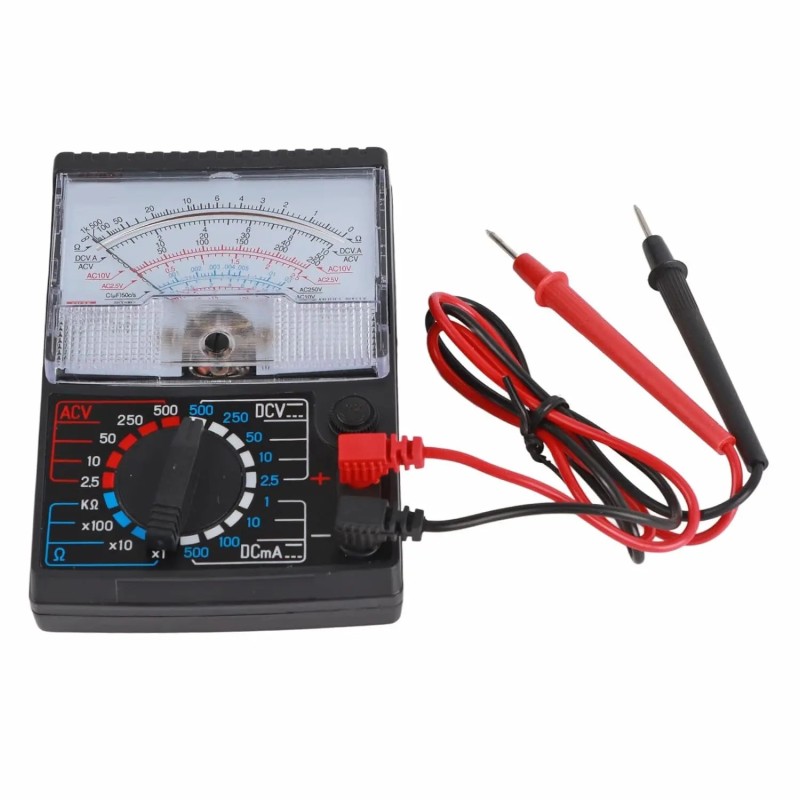

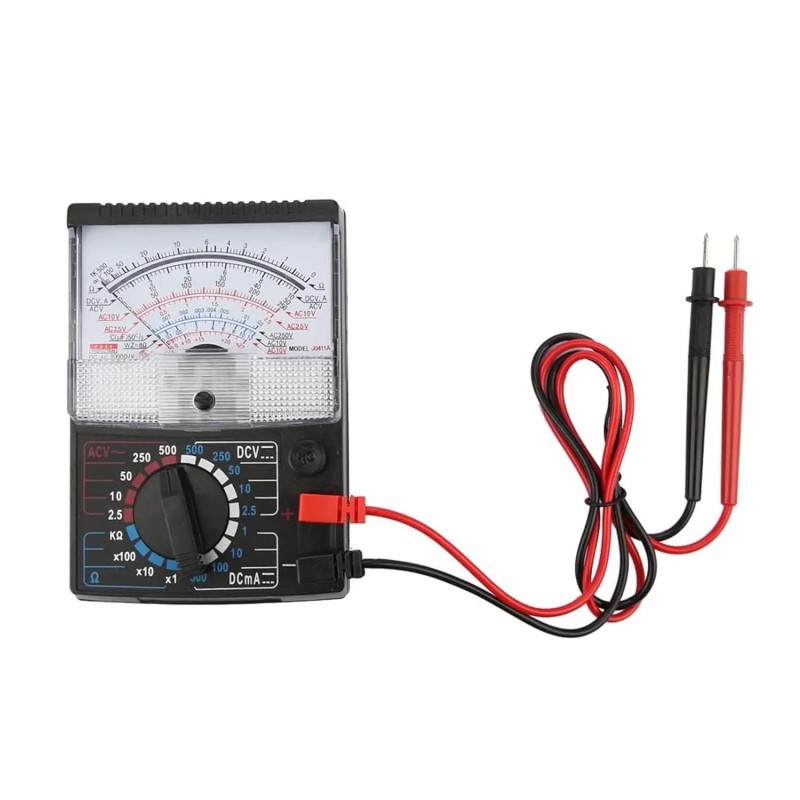

Multimetro Analogico e Tester con Cavi

Multimetro Analogico e Tester con Cavi

Questo prodotto è un nuovo design e una struttura compatta con un basso prezzo di alta qualità e una vasta gamma di misure.

Può essere utilizzato in fabbriche, minatori, scuole, case e manutenzione elettrica. È particolarmente adatto per il corso di insegnamento

elettrico e di esperimenti radio della scuola elementare. Ha un'eccellente resistenza meccanica e un alto grado di isolamento elettrico.

Funzioni tecniche:

    (1) Intervallo di misurazione

    Corrente continua: 0-0,5-50-250 (500) mA.

    Tensione diretta: 0-10-50-250-500 (1000) V.

    Tensione alternata: 0-10-50-250-500 (1000) V.

    Resistenza: R10 × 100 × 1K.

    Frequenza audioelettrica: -20- + 22DB.

    (2) Precisione: alta.

    (3) Dimensioni: 9 cm × 6 cm × 3 cm

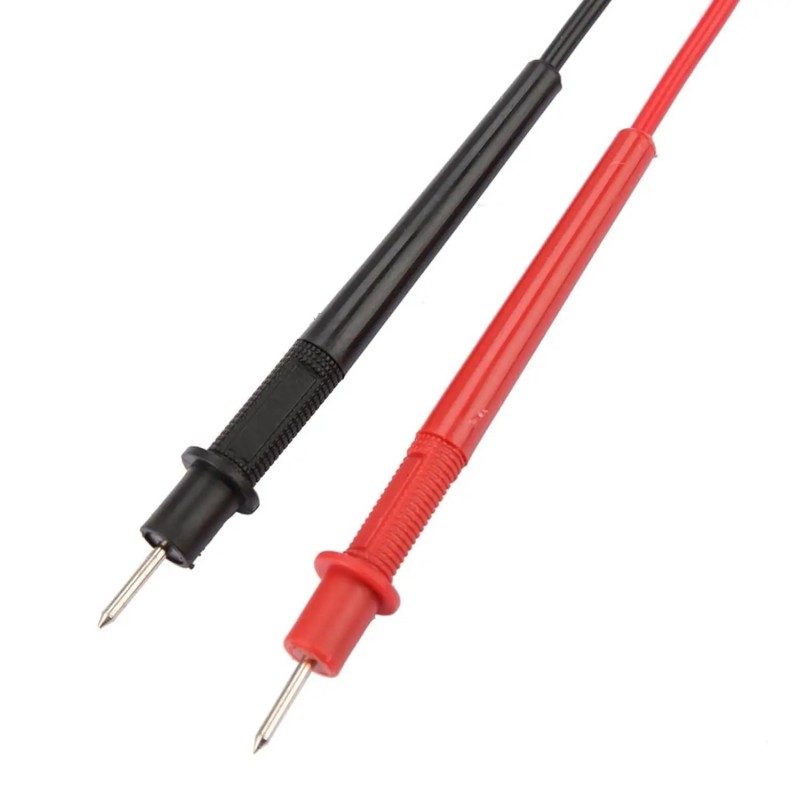

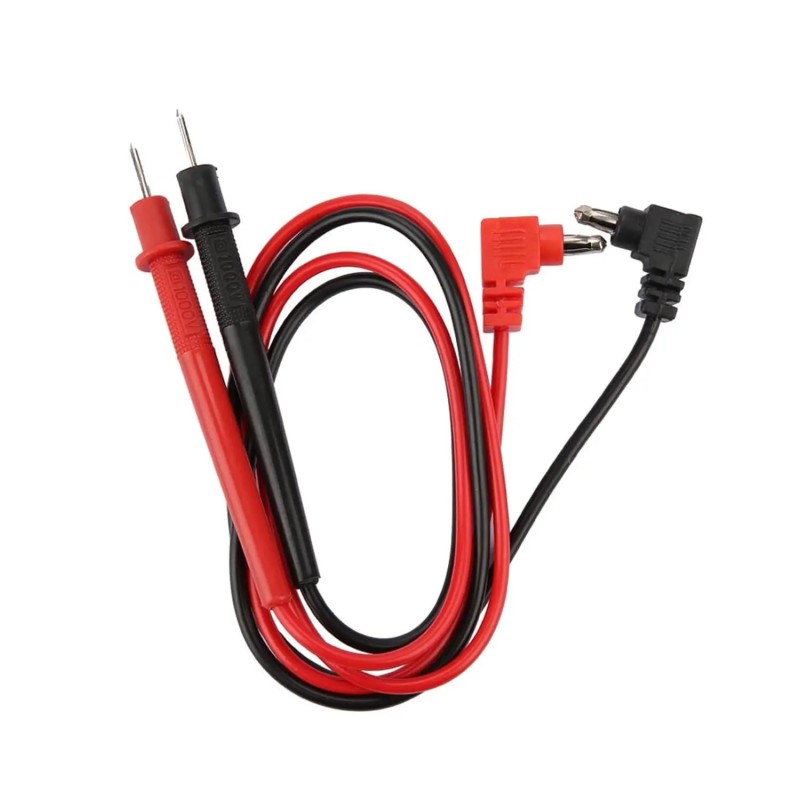

    (4) Accessorio: una coppia di barre di prova.

nota:

    Controllare la sezione di misurazione e ruotare la manopola per regolare. Se la corrente o la tensione non sono note,

selezionare la sezione di misura più alta. L'intervallo di corrente più alto è 250 (500) mA e l'intervallo di tensione è 500 (1000) V.

procedura:

Innanzitutto, assicurati che il pozzetto sia sulla linea zero prima di misurare. In caso contrario, utilizzare la manopola per regolarla.

(1) Corrente continua (DCA):

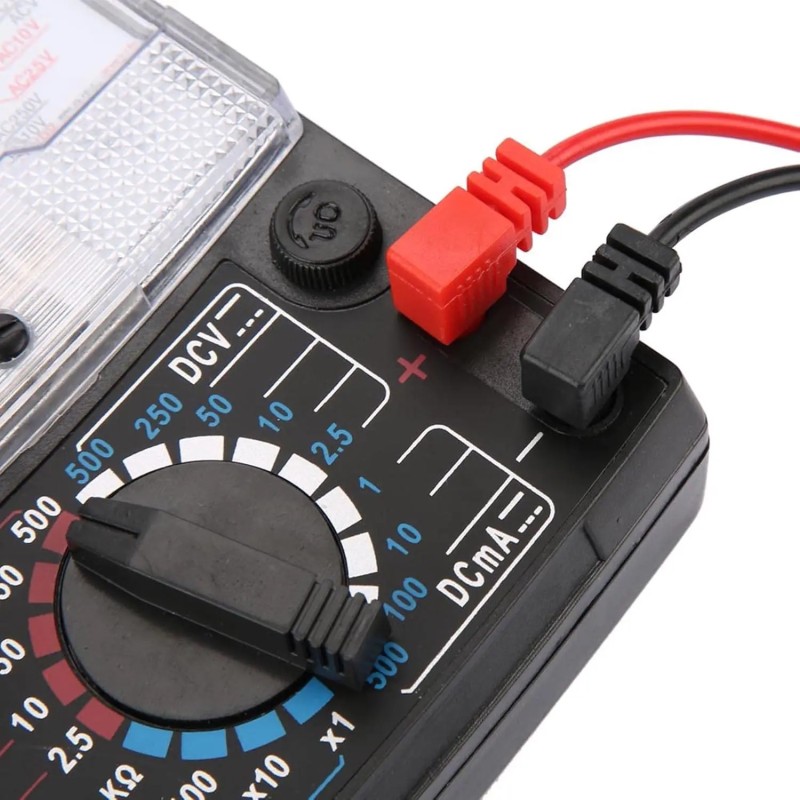

    Collocare il test rosso connettore barra sul "+" (terminale positivo) del dispositivo di misura e il connettore nero sul "-" (polo negativo).

    Trasforma la sezione di misurazione nella sezione corrente più alta.

    Collegamento in serie alla sonda della barra di prova al circuito di test.

    Leggere il numero (mAV) della seconda scala della piastra della bilancia.

    Se il numero sulla scala non è chiaro, passare alla scala inferiore per ottenere il numero chiaro.

(2) Tensione diretta o tensione alternata (DCV o ACV):

    Scegli la gamma di tensioni più alta.
    Parallet collega la sonda attraverso il circuito.
    Leggere il numero della seconda gamba del piatto della bilancia (10 V della terza gamba, che è appositamente progettato per la prova AC 10V).

(3). Resistenza (ohm):

    Scegli la sezione di misura corretta.

    Posizionare la sonda in shor-circurted e ruotare il puntatore sulla linea di zero ohm. Se il puntatore non può rimanere sulla linea di zero ohm,

    La batteria si sta scaricando e dovrebbe essere sostituita.

    Leggi il numero della prima scala.

    Utilizzare la sonda per essere collegati in serie per testare apparecchiature elettriche (se il test di resistenza del circuito, deve tagliare

l'alimentazione al circuito e tutti i condensatori devono essere cortocircuitati e scaricata).

caratteristiche:

    Modello: MF-110A.

    Campo di tensione DC: 0 ~ 10 ~ 50 ~ 250 ~ 1000V.

    Campo di tensione CA: 0 ~ 10 ~ 50 ~ 250 ~ 1000V.

    Gamma di potenza DC: 0 ~ 0.5 ~ 50 ~ 250mA.

    Ohm Meter: Rx1K, Rx100K, Rx10K.

    Decibel: da -20 dB a + 22 dB in intervalli di tensione CA.

    Alimentazione: 1 batteria AA (batteria non inclusa).

    Mini multimetro di alta qualità, meraviglioso strumento per ingegnere elettronico.

Pacchetto incluso:

    1 misuratore amperometro voltmetro AC / DC OHM MF-110A
