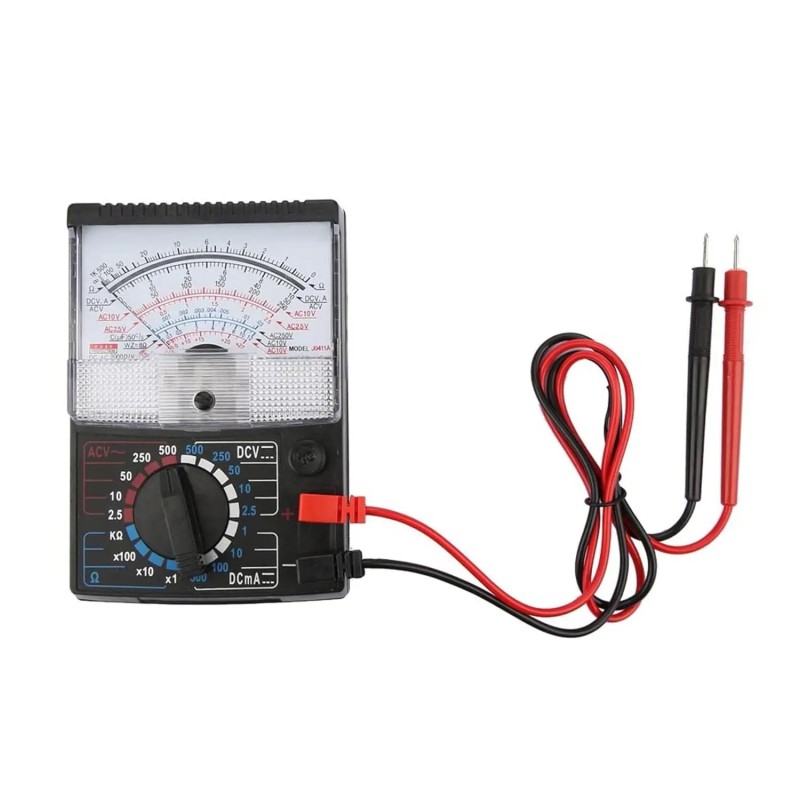

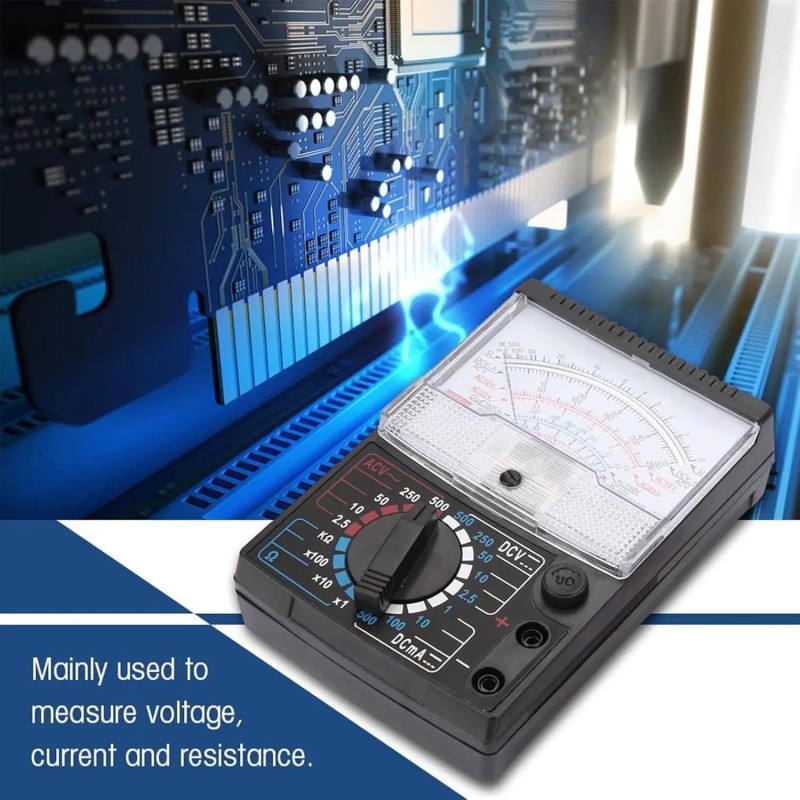

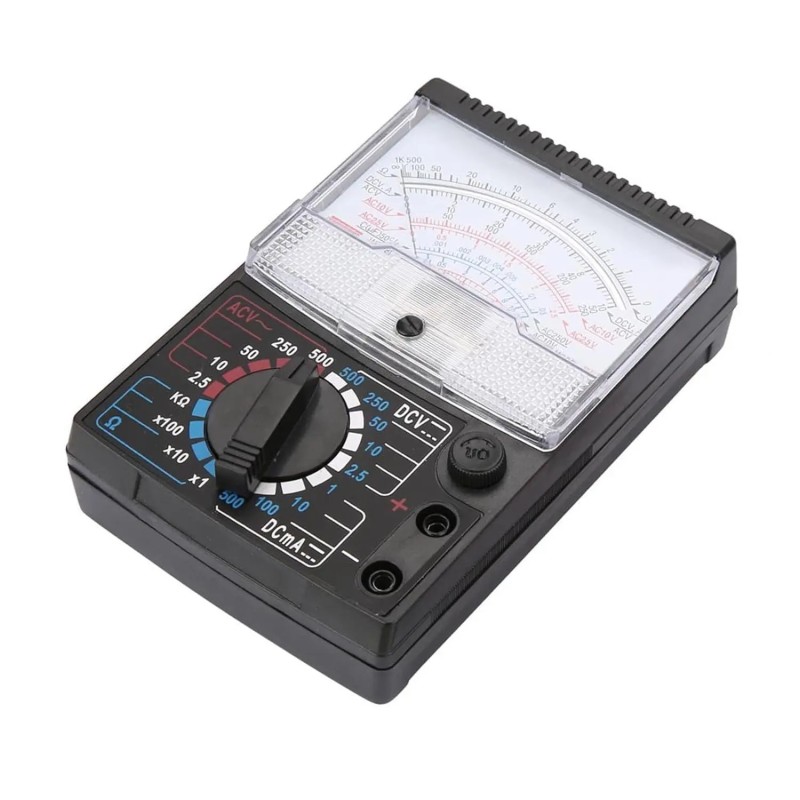

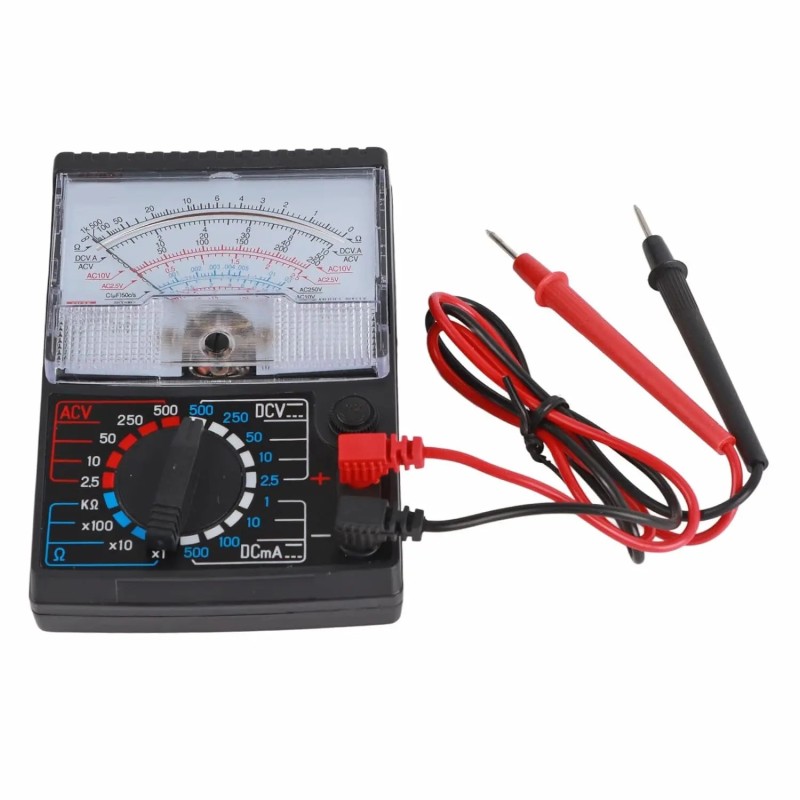

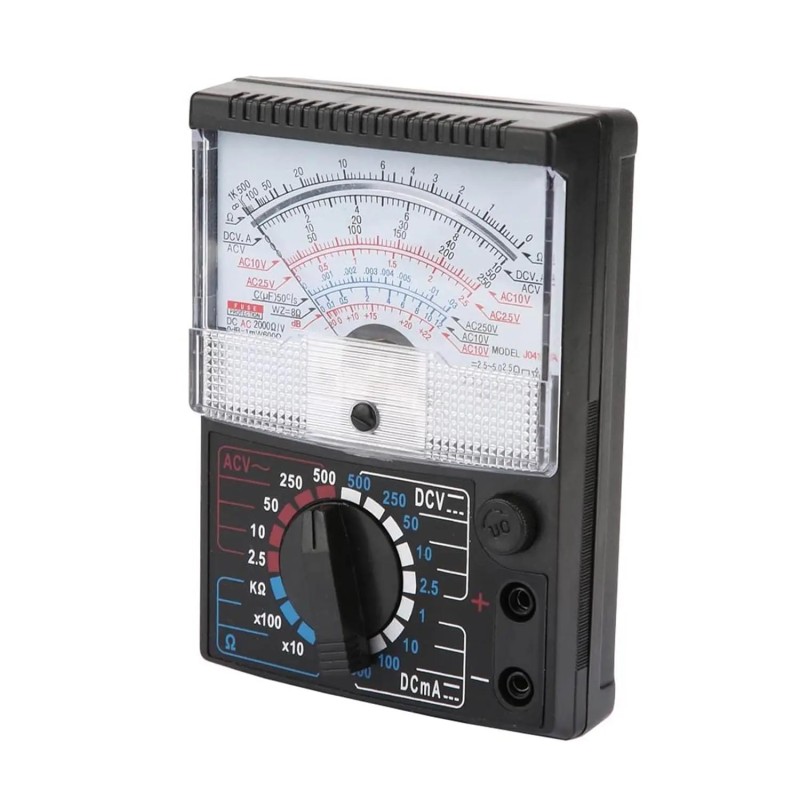

Multímetro y comprobador analógico con cables

Este producto es de nuevo diseño y construcción compacta, con una alta calidad a bajo precio y una amplia gama de mediciones.

Puede utilizarse en fábricas, minas, escuelas, hogares y mantenimiento eléctrico. Es especialmente adecuado para enseñar

experimentos eléctricos y de radio en escuelas primarias. Tiene una excelente resistencia mecánica y un alto grado de aislamiento eléctrico.

Funciones técnicas:

(1) Rango de medición

Corriente continua: 0-0,5-50-250 (500) mA.

Tensión continua: 0-10-50-250-500 (1000) V.

Tensión alterna: 0-10-50-250-500 (1000) V.

Resistencia: R10 × 100 × 1K.

Frecuencia audioeléctrica: -20- + 22DB.

(2) Precisión: alta.

(3) Dimensiones: 9 cm × 6 cm × 3 cm

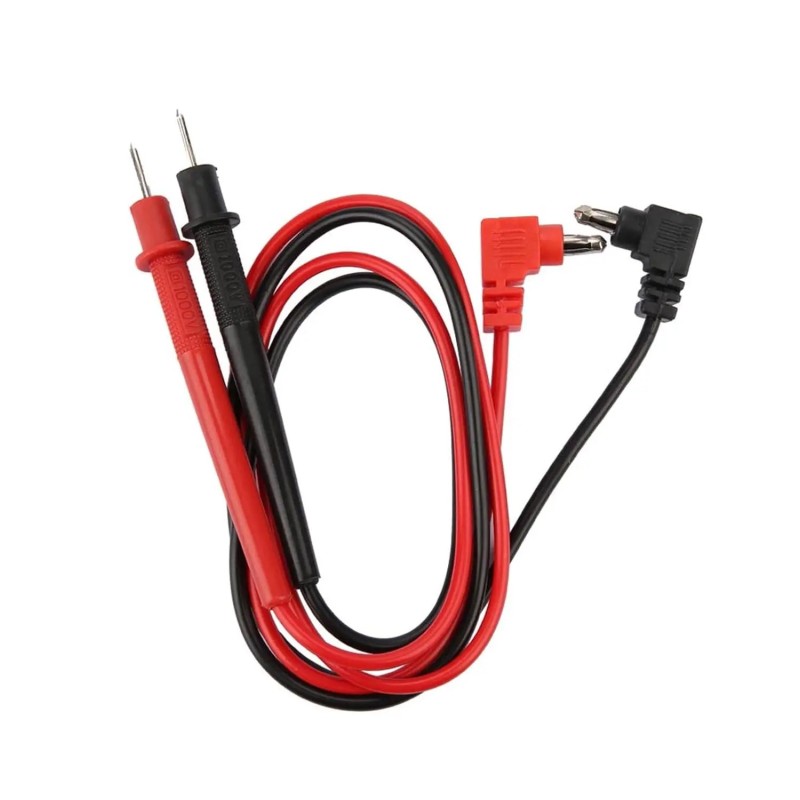

(4) Accesorio: un par de barras de prueba.

nota:

Comprueba la sección de medición y gira el mando para ajustar. Si se desconoce la corriente o la tensión

selecciona la sección de medición más alta. El rango de corriente más alto es de 250 (500) mA y el de tensión es de 500 (1000) V.

procedimiento:

En primer lugar, asegúrate de que el termopozo está en la línea cero antes de medir. Si no es así, utiliza el mando para ajustarlo.

(1) Corriente continua (DCA):

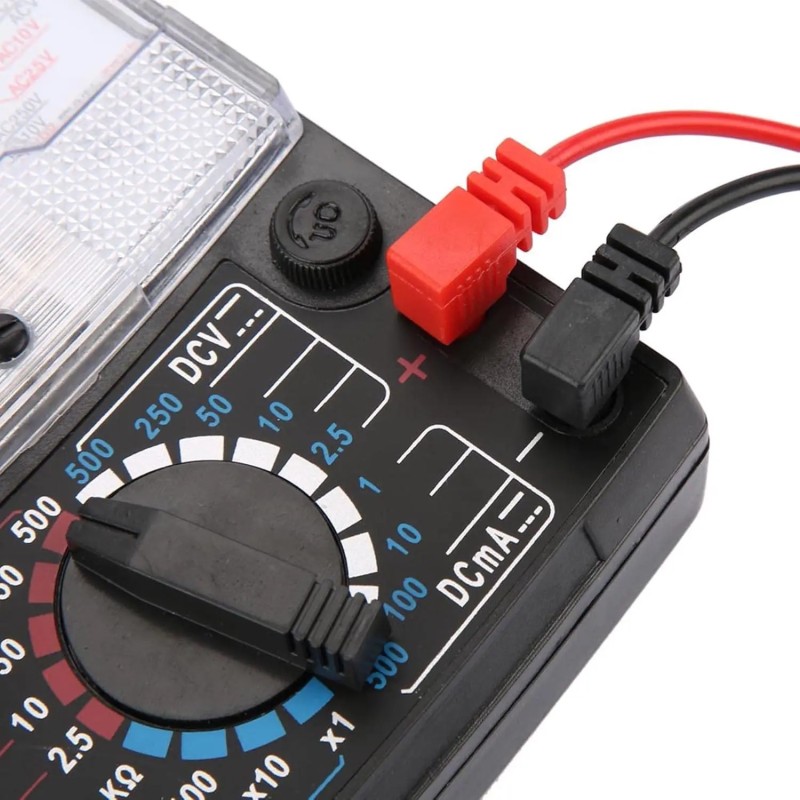

Coloca el conector rojo de la barra de prueba en el "+" (polo positivo) del aparato de medición y el conector negro en el "-" (polo negativo).

Coloca la sección de medición en la sección de corriente más alta.

Conecta la sonda de la barra de prueba en serie al circuito de prueba.

Lee el número (mAV) de la segunda escala en la placa de la escala.

Si el número de la escala no es claro, cambia a la escala inferior para obtener el número claro.

(2) Tensión continua o alterna (VCC o VCA):

Elige el rango de tensión más alto.
Conecta en paralelo la sonda a través del circuito.
Lee el número en el segundo tramo de la escala (10 V en el tercer tramo, que está especialmente diseñado para la prueba de 10 V CA).

(3). Resistencia (ohmios):

Elige la sección de medición correcta.

Coloca la sonda en posición de cortocircuito y gira el puntero hasta la línea de cero ohmios. Si el puntero no puede permanecer en la línea de cero ohmios

La pila se está agotando y debes cambiarla.

Lee el número de la primera escala.

Utiliza la sonda conectada en serie para comprobar el equipo eléctrico (si compruebas la resistencia del circuito, debes cortar

alimentación al circuito y todos los condensadores deben estar cortocircuitados y descargados).

características:

Modelo: MF-110A.

Rango de tensión CC: 0 ~ 10 ~ 50 ~ 250 ~ 1000V.

Rango de tensión de CA: 0 ~ 10 ~ 50 ~ 250 ~ 1000V.

Rango de potencia de CC: 0 ~ 0,5 ~ 50 ~ 250mA.

Ohmímetro: Rx1K, Rx100K, Rx10K.

Decibelios: de -20 dB a + 22 dB en los rangos de tensión de CA.

Alimentación: 1 pila AA (pila no incluida).

Minimultímetro de alta calidad, magnífica herramienta para ingenieros electrónicos.

Paquete incluido:

1 voltímetro medidor de CA/CC OHM MF-110A
